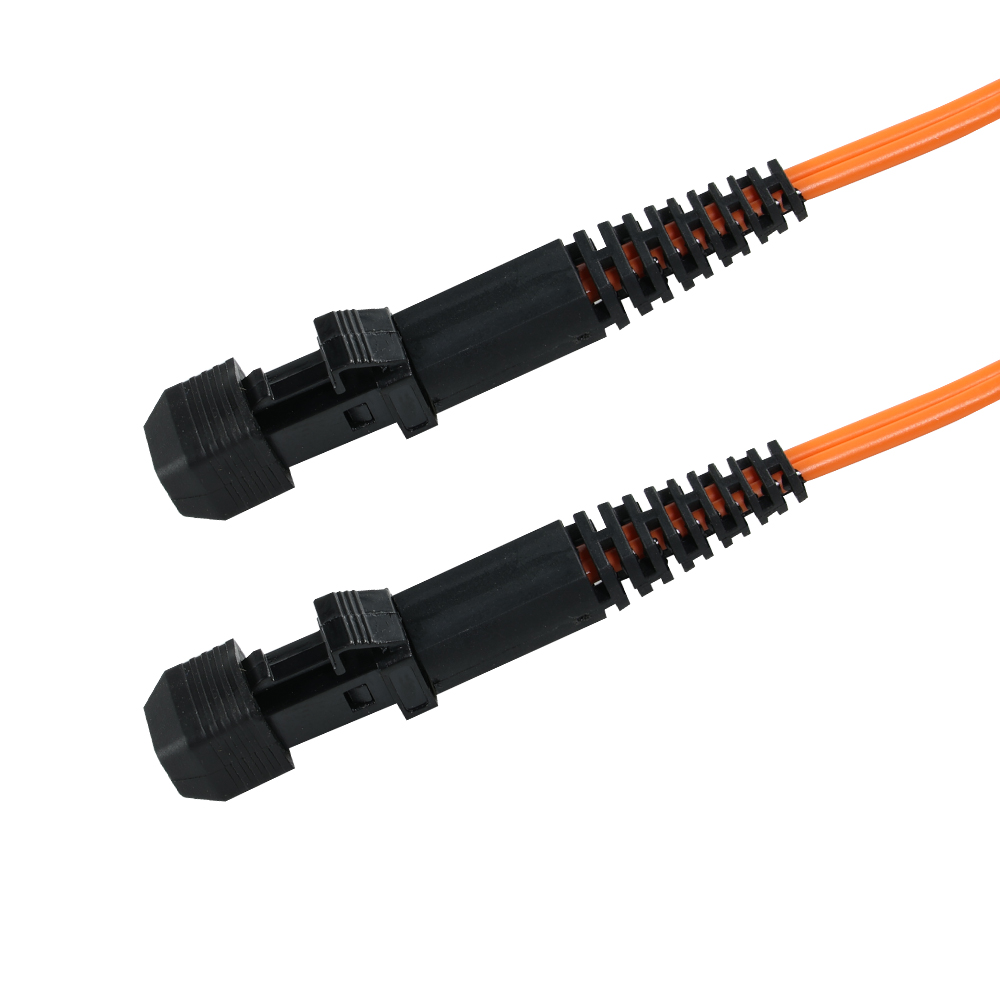

MTRJ转MTRJ 多模 OM1 双芯 光纤跳线 MTRJ-MTRJ Multimode OM1 Duplex Fiber Patchcord

深圳市衡通光通讯有限公司是一家在光通讯领域具有卓越表现的企业。成立以来,公司始终致力于为客户提供高品质的光通讯产品和解决方案。
公司主营产品有光缆,光纤跳线,光纤尾纤,光纤分路器,光纤适配器,光纤衰减器等光无源产品。
可满足GR326或IEC61753国际电工标准,符合ROHS,ISO9001质量管理体系认证。
主要优势有:
1:产品性价比爆棚,质量上乘却有着令人惊喜的低廉价格,用实惠的价格打造出一流的品质。
2:交期快,所有产品均在深圳生产,交期最快可至1-2天。
3:服务好,7*24小时在线服务,有问题及时回应,可根据客户要求提供OEM服务。

产品详情

光纤跳线主要参数



MTRJ光纤跳线是一种常见的光纤连接器件,以下是关于它的详细介绍:


1. 基本结构:
- MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件,包含推拉式插拔卡紧机构。
- 其连接器插芯端面为双芯排列,间隔为0.75mm,可实现一头双纤的收发一体功能,即一个连接器能同时进行两根光纤的信号传输,这大大提高了连接的密度和效率。
2. 特点:
- 尺寸小巧:MTRJ连接器的尺寸约为SC连接器的一半,在空间有限的环境中具有很大的优势,能够满足高密度布线的需求。
- 连接可靠:采用与RJ-45型连接器相同的悬锁结构,通过安装于小型套管两侧的导向销对准光纤进行连接,这种设计使得连接更加稳固,不易松动。
- 低插入损耗和高回波损耗:插入损耗低意味着信号在通过光纤跳线时的能量损失较小,能够保证信号的强度;高回波损耗则表示反射回来的信号较少,有助于提高信号的传输质量。
- 操作方便:具有方便的插拔设计,易于安装和维护,在进行设备连接或线路调整时能够节省时间和精力。
3. 应用场景:
- 广泛应用于电信和数据网络系统中的室内布线,例如在企业网络、数据中心、通信机房等场所,用于连接各种光纤设备,如交换机、路由器、光端机等。
- 在FTTX(光纤到x,如光纤到楼、光纤到户等)网络建设中也经常使用,能够为用户提供高速、稳定的网络接入。
- 可用于光纤有线电视(CATV)系统,保证高质量的视频信号传输。
4. 技术参数:
- 工作波长:常见的工作波长有1310nm和1550nm等,不同的波长适用于不同的传输距离和应用场景。
- 插入损耗:典型值≤0.3dB(多模)、≤0.2dB(单模),插入损耗越低,信号传输的质量越高。
- 回波损耗:≥45dB(多模)、≥50dB(单模),回波损耗越高,反射回来的信号越少,对系统的干扰也越小。
- 光缆直径:通常有φ3.0mm、φ2.0mm、φ0.9mm等多种规格,可根据实际需求选择合适的光缆直径。

总之,MTRJ光纤跳线以其小巧的尺寸、可靠的连接、良好的性能等特点,在光纤通信领域得到了广泛的应用,为高速数据传输和通信网络的建设提供了重要的支持。



我司光纤跳线产品线齐全,支持OEM订做,采购参数如图:
